深圳宝安西乡smt贴片加工厂 PCBA加工厂家 4000㎡无尘车间 目前，我国军工等高可靠电子产品普遍存在有铅和无铅元器件混装焊接的现象，即：采用有铅焊料焊接有铅和无铅元器件的混装工艺，简称“混装焊接”。

一、混装焊接机理

采用有铅焊料焊接有铅和无铅元器件的混装焊接中有两种情况：

①有铅焊料与有铅元件焊接。其焊接过程、焊接机理与Sn-37Pb焊接是完全相同的，金属间结合层（IMC）的主要成分是Cu6Sn5和Cu3Sn。相容性很好。

②有铅焊料与无铅元件焊接。其焊接机理与Sn-37Pb焊接是基本相同的。但由于无铅元件焊端镀层非常复杂，除了镀Sn、Sn-Ag-Cu、Ni-Au、Ni-Pd-Au外，还有Sn-Cu、Sn-Bi等合金层，Sn-Pb焊料与不同金属焊接时可能发生不相容的情况，影响可靠性。

二、混装焊接的主要特点及可能发生相容性问题

混装焊接是采用传统的Sn-37Pb焊料，SMT时被焊接的元件既有有铅元件又有无铅元件。有铅焊料焊接无铅元器件时，Sn-Pb焊料的熔点183℃，无铅元件焊端镀层Sn熔点为232℃，无铅BGA焊球Sn-Ag-Cu熔点217℃，复杂的pcba组装板焊接温度可能还要高一些；有铅料焊接有铅元器件时，虽然材料和熔点温度都是相容的，但由于SMT回流焊焊接温度提高了。高温可能损坏有铅元器件和PCB基板。

有铅、无铅混装焊接可能发生相容性问题如下所述。

1、镀Sn元件的Sn须向题。

2、高温可能损坏元器件封装体及内部连接。

3、高温对潮湿敏元件的不利影响。

4、高温可能损坏PCB。

5、Sn-Pb焊料合金与无铅元件焊端镀层(Sn-Bi元件)不相容。

6、Sn-Pb焊料合金与无铅PBGA、CSP焊球合金不相容。

7、各种工艺之间的不相容性。

8、各种助焊剂之间的不相容性。

深圳市全球威科技有限公司是一家PCBA贴片加工生产制造企业，生产工艺有：SMT贴片加工/SMT来料加工/SMT加工/pcba贴片/SMT加工厂/SMT贴片厂/pcba包工包料/PCBA来料加工厂/DIP插件加工/手工后焊/功能测试/功能维修/三防涂覆加工等PCBA制造工艺。公司成立于2014年，现工厂占地面积4000平米，万级无尘防静电车间，自主研发ERP管理体系，配置全自动高速贴片线7条、DIP插件后焊线2条、功能测试线2条，常年公司人员在150人左右，随着产品质量要求，通过ISO9001:2015、ISO13485、IATF16949:2016质量管理体系认证；公司全系列产品均符合欧盟RoHS指令要求，有经验丰富和技术专业的生产工艺团队，从而确保提供产品的品质合格率，客户订单的准时交付率。

生产能力：7条高精密贴片线日产1200万点，可贴装0201(01005)、0402、0603、0805、1206、SOP、TSOP、TSSOP、QFN、DFN、BGA、双排QFN等元件封装；
最小间距(Pitch) 0.2mm，支持 BGA，CSP等主流高精密封装，BGA芯片最小球径(Ball) 0.2mm，熟练掌握0.5mm双排pin脚QFN芯片焊接技术。

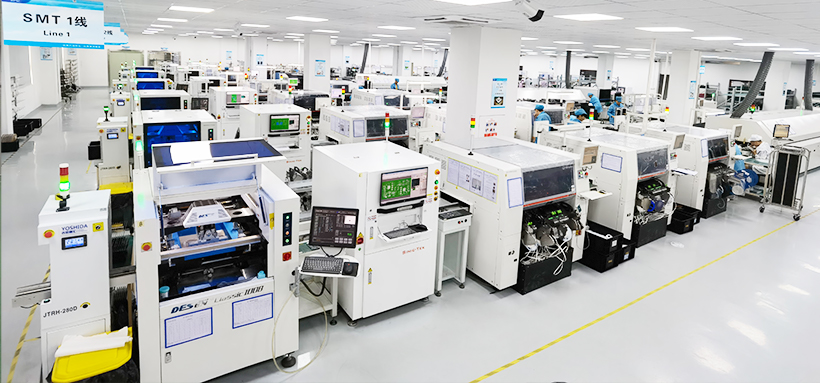

生产设备：德森全自动应刷机，三星471p/481p高速贴片机，SPI锡膏3D检测仪，十二温区回流焊，在线AOI检测，离线AOI检测，X-RAY检测，首件检测仪等。
