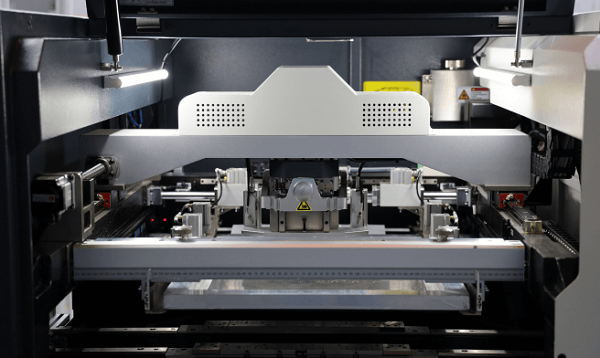

图形对位是通过对工作台或对模板X、Y、O的精细调整,使PCB的焊盘图形与模板漏孔图
形完全重合。究竟调整工作台还是调整模板,要根据印剧机的构造而定,目前多数印机的模板是固定的,这种方式的印刷精度比较高。
②测量PCB电路板的对角两个基准点的坐标,输入到印刷机。

③印刷机的相机会自动行进到两个基准点的位置,进行基准点的学习。
④基准点学习示教完成后,图形对位检查。
⑤图形对位完成。如果对位不。则进行印刷偏移的补偿。
把元器件贴装好,把整个产品的品质搞好,不然一切的准备工作都是白费的。
以上是全球威科技对于SMT加工印刷机的图形对位要求的一些解释,希望我们的资讯对您有所帮助!
