SMT贴片加工的点数和费用计算方法

时间:2020-09-18 作者:www.pcba-smt.cn
目前SMT贴片主要产品有:无铅焊接工艺、铅焊接工艺和红胶焊接工艺。而且它的点计算方法也非常相似,但是很多用户对于SMT补丁点的计算和成本如何计算,不是很了解。
有些公司计算一个焊盘作为一个点,但是有两个焊接点作为一个点。本文以PAD计算为例。你所要做的就是计算PCB板上的焊盘数量,但当你遇到一些特殊的元件,如电感、大电容、集成电路等,需要计算额定功率。具体经验如下:例如,电感可计为10点,IC可按引脚数(如40引脚IC,计为20点)打折。根据上述方法,可以方便地计算整个PCB板的焊点总数。
焊点的单价:
目前市场上,焊点单价各有不同,从0.001~0.03元/焊点的价钱都有,这个取决于以下条件:
1.单价按工艺:
A 锡膏有铅SMT贴片加工 价格相对便宜。
B 锡膏无铅SMT贴片加工 成本相对偏高。
C 红胶环保SMT贴片加工 成本相对较低。
D 锡膏红胶双工艺SMT贴片加工 成本高,工艺相对较麻烦。

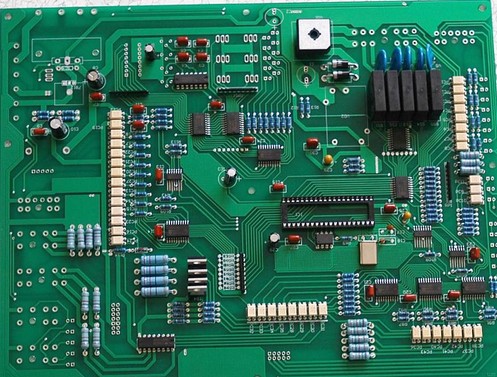

SMT贴片
2.按订单的数量:
A 常见的SMT贴片打样加工 3-20片,会收取工程费,不会按点数乘以单价计算。
B 小批量SMT贴片加工生产1000片以下,会收开机费+点数乘以单价计算。
C 批量SMT贴片加工,按算点数乘以单价计算。
3.按板子的难易程度
A 单又面分 单面SMT贴片加工的相对较快,双面SMT贴片加工的需要转两次线,成本较高。
B 精密度分 较精密的SMT贴片加工。如有BGA高密度的IC.板子用的锡膏会贵。
C 贴片元件的密度分 相同大小的PCB板里的点数多。效率会高,因为贴片机工作时座标的行程较短,SMT片加工就会越快。
4.开机费:单批次单款加工费不足1000元的为小批量加工订单 。小批量SMT贴片加工的订单在按点数计算后,会看板子元件的种类, 调试贴片机的时间,做首件的难度不同加收400~2000元不等的开机费。
5.打样费:SMT贴片加工订单一款在100片以内的为SMT贴片打样订单,板子的难易程度,做程序的时间,上机转线的时间不同,收取800元到3000元不等的工程费。
6.钢网费:根据PCB板的大小,开不同型号的钢网。根据PCBA板上芯片的精密度,选择开电抛光钢网或普通钢网。不同的钢网型号类别钢网费用大概在120~350之间。当然,客户也可以自己提供钢网。
