pcb打样会遇到的难题有哪些

时间:2020-09-18 作者:www.pcba-smt.cn
印刷电路板一般称为线路板,印刷电路板打样就是指在大批量生产之前先少量生产出试样以进行测试,这也回应了市场上销售的pcb打样的疑问。许多电子产品制造厂商都会找一些专业的PCB打样厂家进行合作,那么在PCB打样的整个过程中经常有哪些难点需要注意呢?

注意看一下打样的总数。
企业在规模烧录之前通常要制作一批PCB样片来进行检测,而这一部分实际上也占用了企业的一部分费用,如果企业规模很大,且生产的PCB品种很多,那么PCB打样和检测费用就十分可观。因此,在PCB打样的整个过程中,企业应该密切注意打样的总数。现在pcb打样费已经很低了pcb工厂都是按成本定价的给客户打样单双板打样一般在50元左右的四层板200元左右的时间也是很快的3天左右出好的pcb样品。

二是要确定组件的封装。
采用电焊法在线路板上焊接具有特殊功效的集成ic,并用屏蔽罩对其进行封装,是线路板制造工艺的一条工艺流程。受托方在PCB打样的全过程中,应特别注意封装时的内部集成ic、电子元器件是否有误焊,为保证PCB打样的质量,这样才能发挥一切正常的验证作用,并在以后进行工业化生产。

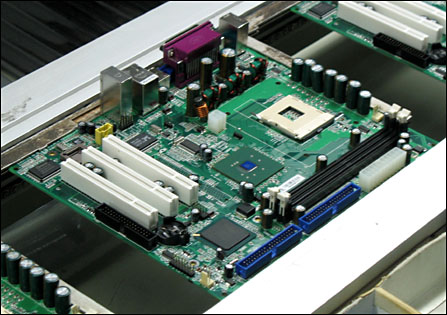

PCB打样

三是要对电器设备进行全面检查。
公司在PCB打样后应进行全面的电气设备检验,确保PCB板的每个环节、每个关键点的清查工作,这才是PCB打样的实际意义所在,才是事后PCB板是否有规模性量产和保证极低不合格率的保证所属。对电气设备进行全方位的检查,建议委托方和打样方合作进行检查才算是更仔细细致的测量方法。

也许,还有一些信号完整性合理布局等必须相互注意并相互处理,但总的来说,PCB打样要注意的难题大概就是上述几类。虽然对于pcb打样在销售市场上代表什么意义也存在诸多疑问,但作为行业内行家里手,将所说的许多难题做好全面的梳理和检查,是保证pcb打样质量和后期规模性生产制造的根本所在,对于PCB打样一定要认真认真对待。
