Intel Core系列处理器i7核心模块 主板 SMT贴片加工

基于第7代 Intel® Core™ ULT 系列处理器，支持1GbE LAN端口、8个USB 2.0和2个USB 3.0端口、2个SATA 2接口和4个PCI-E扩展插槽，具有高度的可扩展性。也可以在-40°C至85°C的温度下使用，具备多功能性和强大功能。

主要应用于自动售票系统、汽车、数字控制、交互式客户端、媒体播放、广告、LCD大屏、交通控制、信息系统、金融设备、军工和各种终端机市场等行业。

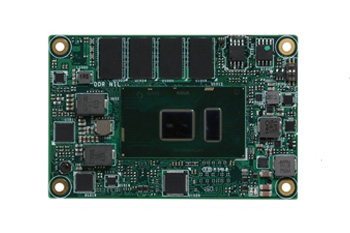

Intel® Core™ i7核心模块

Intel 7代Core ULT I7-7600U 2.8G；
DDR4 2133 4G内存，支持LVDS/eDP/DDI；
千兆以太网、2串口、USB2.0*8；
PCI-E*4、SATA*2、USB3.0*2；
DC 12V@1.5A，尺寸84mm*55mm；
工业级温度：-40℃～80℃；
应用于工业自动化，机器视觉，医疗电子等领域。



Intel Skylake-S平台主板

1*DIMM内存插槽，支持DDRIV 1866/2133MHZ,内存16Gb；

2*VGA 1*HDMI，2*COM，2 ubs3.0 12 usb2.0,2 lan 8 bitsGPIO,1 PS/2；

支持Line-in、Line-out、MIC-in，1*Mini-PCIE，1*PCIEx16；

应用于多串口领域，工业自动化，pos终端，多显示等行业

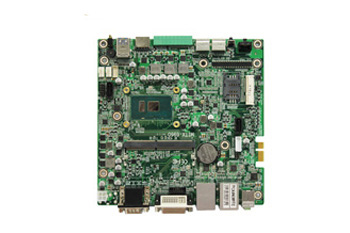

Intel Skylake-U平台主板

Intel Skylake-U processor 14nm BGA1356处理器；

1*SODIMM，DDR4 1866/2133MHz，内存16GB；

支持DVI+HDMI+VGA/LVDS/DP/HDMI/DVI多种显示接口，支持独立三显；

产品具有高性能、接口丰富及工业级高可靠性；

应用于数字标牌、POS机自助终端和工业自动化应用等





CPU	Intel Skylake-S processor	Skylake-U Processor 14nm BGA1356	Intel Skylake-S processor LGA1151
芯片组	Intel H110		Intel 100 Series
内存	1条DIMM内存插槽	1条SODIMM内存插槽	4条双通道DIMM内存插槽
BIOS	AMI EFI	64M bit SPI BIOS	AMI EFI
Super I/O	F81866	W83627DHG	NCT6106D
以太网	2×LAN 10/100/1000Mbps, RTL8111F	2×LAN 100/1000Mbps, RTL8111F	2×LAN 10/100/1000Mbps, I210
图形控制	内嵌GPU	CPU集成	内嵌GPU
显示接口	2 DB15 VGA，1 HDMI插针	DVI+VGA+ HDMI多种显示接口	VGA+ DVI+ HDMI+ DP显示
音频	采用ALC662+ALC662音频控制芯片	采用ALC662-VD0音频控制芯片	ALC662音频控制芯片
I/O 接口	2x COM，2 x SATA3.0，14 x USB； PS/2插针	6x COM；2 x SATA；6 USB：4x USB3.0、2xUSB2.0；标准PS/2接口	6x COM ；6 x SATA3.0；14 x USB；PS/2插针；LPT插针
扩展接口	1个Mini-PCIE插槽，提供1个PCIex16插槽	1x MINI PCIe，1 x PCIEx4（或4xPCIEx1），1x SIM卡槽，1x JLPC接口	2x PCI、2x PCIe 16X Slots、3x PCIe 1XSlots
GPIO	8BitsGPIO	8x GPIO	8BitsGPIO
看门狗	支持硬件复位功能	支持硬件复位功能	支持硬件复位功能
风扇接口	1x CPU FAN	2个4PIN Smart FAN	1x CPU FAN，1x SYS FAN
电源类型	标准ATX 20Pin + 4Pin电源供电	单电源+12V，支持来电自启动功能	标准ATX 20Pin + 4Pin电源供电
温度	工作温度 ：0℃～60℃ 存储温度：-40℃～85℃	工作温度 ：0℃～60℃；存储温度：-40℃～85℃	工作温度 ：0℃～60℃；存储温度：-40℃～85℃
湿度	5%～95%相对湿度, 无冷凝	5%～95%相对湿度, 无冷凝	5%～95%相对湿度, 无冷凝
