工业控制类 CASE-59

正指令脉冲输出卡PCBA贴片加工

产品特性: 32位,33M,CPCI总线 24路正脉冲输出 1路正脉冲输入检测 4路RS422的输入IO 产品描述: 正脉冲输出功能详细描述 支持24路正脉冲输出 支持脉冲输出频率范围为0.0001Hz~5000Hz 支持脉冲输出

归档日期
2019-07-17
浏览次数
1128
服务方式
定制生产 / 小批量试产 / 批量量产
正指令脉冲输出卡PCBA贴片加工

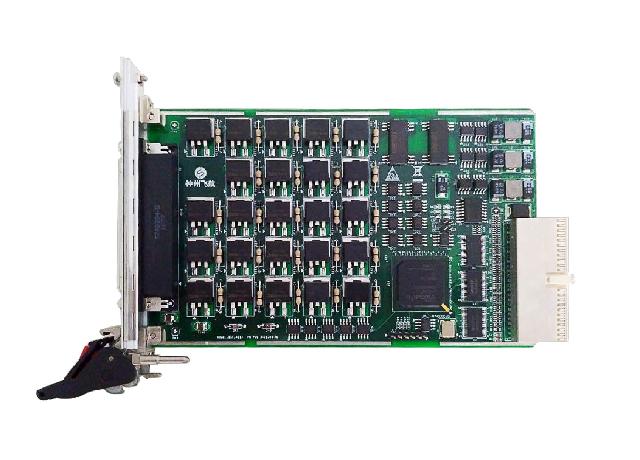

产品实物图

产品特性:

32位,33M,CPCI总线

24路正脉冲输出

1路正脉冲输入检测

4路RS422的输入IO




产品描述:

正脉冲输出功能详细描述

支持24路正脉冲输出

支持脉冲输出频率范围为0.0001Hz~5000Hz

支持脉冲输出占空比为0%~100%

脉冲输出次数可设最大为232-1

脉冲输出电流能达到500mA

脉冲输出上升和下降时间均≤50us

脉冲宽度设置分辨率为10us

脉冲电源由外部电源提供,电源范围9~36V

支持多个不同的脉冲群输出

支持过流保护功能

正脉冲输入功能详细描述

支持脉冲输入检测

支持输入脉冲频率范围为0.1Hz~20kHz

输入脉冲高低电平时间可测可显示

输入脉冲次数可测范围为0~232-1

RS422的IO输入功能详细描述

支持4路RS422的IO输入状态检测



产品规格:

物理尺寸:ISA 3U总线:160mm×100mm×2.0mm(公差:±0.1mm)

连接器:BST34213采用62芯针DB62连接器

工作电源:5V±0.25V

功   耗:1.5W

脉冲电源:由外部提供,范围为9V~36V

脉冲功耗:由负载决定

重   量:180g
