SMT贴片加工厂贴片元件介绍-表面贴装电阻

发表日期：2020-05-27 08:35:06 文章编辑：深圳市全球威科技有限公司

在表面贴装技术生产的过程中，我们会接触到各种各样的电子物料，通常将这些物料分为SMT元件（也称SMC，包含表面贴装电阻、电容、电感等）和SMT器件（也称SMD，包含表面贴装二极管、三极管、插座、集成电路等）两大类，下面就我们常用的电子元器件作以介绍：

表面贴装电阻

贴片电阻在电子线路中用

表示，以大写英文字母 R 代表，其基本单位为欧姆，符号为 Ω 。
   单位换算关系：1兆欧（MΩ）=1000千欧（KΩ）=1000000欧（Ω）。
   主要参数：阻值、尺寸、功率、误差、温度系数和包装类型等。

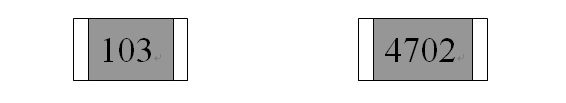

1，表面贴装电阻的阻值大小一般丝印于元件表面，常用三位或四位数表示。
当用三位数字表示阻值大小时，第一、二位为有效数字，第三位为在有效数字后添加 0 的个数，单位为欧姆。例如：
103       表示       10000Ω         10KΩ
101       表示       100Ω
124       表示       120000Ω        120KΩ
但对于阻值小的电阻，有如下的表示方法：
6R8      表示       6.8Ω
2R2       表示       2.2Ω      用 R 代表小数点
000       表示         0Ω
当用四位数字表示阻值大小时，第一、二、三位为有效数字，第四位为在有效数字后添加 0 的个数，单位为欧姆。例如：
3301      表示       3300Ω           3.3KΩ
1203      表示       120000Ω         120 KΩ
4702      表示       47000Ω          47 KΩ

2，表面贴装电阻的尺寸常用其体积的长度与宽度尺寸表示，有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电阻的长度，后两位数表示电阻的宽度。另外，不同尺寸的电阻，其额定功率也不同，有1/16W、1/10W、1/8W、1/4W、1/2W、1W等。下表为几种常用贴片电阻的尺寸代码、实际尺寸和额定功率的相对应关系：

英制代码	0402	0603	0805	1206	1210	2010	2512
公制代码	1005	1608	2012	3216	3225	5025	6432
实际尺寸（mm）	1.0ｘ0.5	1.6ｘ0.8	2.0ｘ1.2	3.2ｘ1.6	3.2ｘ2.5	5.0ｘ2.5	6.4ｘ3.2
功率值（W）	1/16	1/16	1/10	1/8	1/4	1/2	1

3，电阻元件在生产过程中其阻值不可能达到绝对的精确，为了判定其是否合格，常统一规定其阻值的上、下限，即误差范围对其进行检测。电阻常用的误差等级有±1%、±5%、±10%等，分别用字母M、J、K代表。
4，温度系数：贴片电阻的温度系数有 2级，即W级（±200ppm/℃）； X级（±100ppm/℃）。只有误差为M级的电阻温度系数采用X级，其它误差值的电阻温度系数一般采用W级。
5，包装：贴片电阻主要有散装和卷装两种包装方式。
6，贴片电阻的工作温度范围为 –55 ～ +125℃，最大工作电压与尺寸有关：1005与1608为50V；2012为150V；其它尺寸为200V。在元器件取用时，必须确保其主要参数一致，方可代用，但必须经过品质人员确认。
