SMT贴片加工中保证质量要注意些什么

发表日期:2022-01-17 07:03:10 文章编辑:深圳市全球威科技有限公司

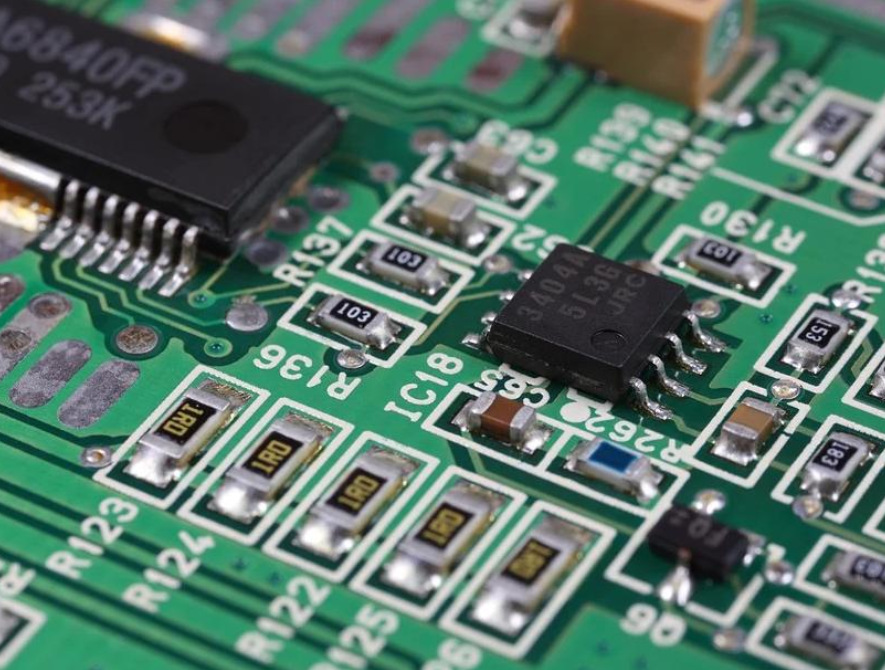

SMT贴片加工中保证质量要注意些什么,在以下细节中必要留意的是:

1. Mark点为圆形或方形,直径为1.0mm,可依据SMT的装备而定,Mark点到四周的铜区需大于2.0mm,Mark点不允许折痕、脏污与露铜等等;

2. 每块大板上四角都必必要有Mark点或在对角需有两个Mark点,Mark点离边缘需大于5mm;

3. 每块小板都必需有两个Mark点;

4. 依据详细的装备和效力评价,FPC拼板中不允许有打“X”板;

5. 补板时症结地区用宽胶纸将板与板粘坚固,再查对胶卷,若补好板不平坦,须再加压一次,从新再查对胶卷一次;

6. 0402元件焊盘间距为0. 4mm;0603和0805元件焊盘间距为0.6mm;焊盘最好处置成方形;

7. 为了防止FPC板小面积地区因为受冲切下陷,从底面偏向冲切;

8. FPC板制作好后,必需烘烤后真空包装;SMT上线前,最好要预烘烤;

9. 拼板尺寸最好为200mmX150mm之内;

10. 拼板板边须留有4个SMT治具定位孔,孔径为2.0mm;

11. 拼板边缘元件离板边最小间隔为10mm;

12. 拼板散布尽量每一个小板同向散布;

13. 各小板金手指地区(即热压端和可焊端)拼成一片,以防止SMT生产中金手指吃锡;

14. Chip元件焊盘之间间隔最小为0.5mm。
