PCBA电路板的生产材料你知道哪些

返回列表

印刷电路板材料

印刷电路板 (PCB) 材料通常包括基板、层压板、铜箔、阻焊层和命名法(丝印)。pcba加工和制造中使用的不同材料具有各种优点和缺点。PCB 设计人员应根据应用领域、期望的结果、环境因素和 PCB 面临的其他限制来选择合适的材料。

PCB材料在PCBA生产中的重要性

PCB制造是一个复杂的过程。所有的材料和制造步骤都需要特定的材料来实现相应的功能。而这些材料无论是留在板上还是在制造过程中被去除,都会影响PCB的可制造性、可靠性和最终产品的性能。

此外,PCB材料的选择也会影响制造成本。成本优先或性能优先也是选择材料的重要因素。因此,在选择PCB材料时,我们应该了解给定设备的电气要求和项目预算。

关于常见PCB材料的一些细节

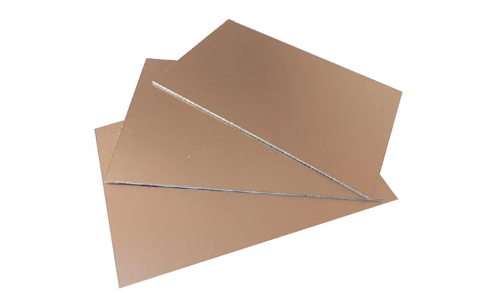

基板和层压板

    基板是PCB材料中 选择最多的材料。根据不同的要求,可以使用各种标准基板来制造PCB。典型的基材 有FR-1至FR-6、CEM-1至CEM-6、GEM-10至GEM-11、铝、金属基材、PTFE(Teflon)、聚酰亚胺等,其中FR-4是最常用的这些材料是因为它 用途广泛且成本低。

基板和层压板共同定义了电路板必要的电气、机械和热性能。

铜箔

铜箔是PCB的导电层,对电子产品的电气性能有特殊的影响。铜箔一般分为压延铜箔和电解铜箔。压延铜箔适用于高性能PCB,电解铜箔适用于常规PCB。

阻焊层

 阻焊层的颜色对于大多数人的常规印象通常是绿色,但由于一些特殊要求,它也可以是红色、黄色、蓝色或其他颜色。阻焊层是一种环氧树脂涂层,起保护和隔离层的作用。

命名法(丝印)

    丝印通常是您在阻焊层上看到的白色字母,它表示组件的位置和方向。除了白色,丝印 也有其他颜色可供选择。

 影响PCB设计人员 选择PCB材料的一些因素。

热性能

介电常数 (Dk)

玻璃化转变温度(Tg )

热膨胀系数 (CTE)

不易燃的

信号损失因素

机械强度

RoHS/UL

    大多数客户 希望以经济的成本制造性能卓越的 PCB。第一步是为您的 PCB类型选择合适的材料。这些材料的独特特性对决定 PCB 的功能、性能和生命周期具有重要意义。如果您想了解有关 PCB 材料选择或如何选择最适合您的 PCB设计的材料的更多信息,请联系我们。我们不仅提供优质材料,还提供完整的解决方案。您将从**获得更小、更智能、性能卓越、可靠性高的PCB。pcba加工 全球威科技
