SMT工艺流程与要求

发表日期:2020-04-14 03:25:12 文章编辑:深圳市全球威科技有限公司

1.1回流焊工艺流程

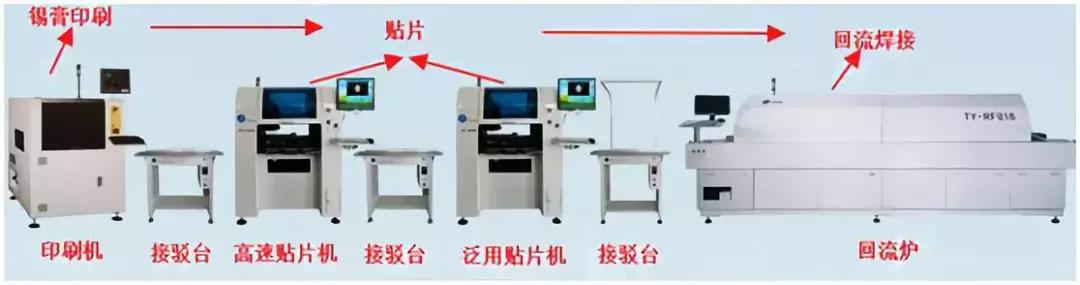

回流焊接是指通过融化预先印刷在PCB焊盘上的锡膏,实现表面组装元器件焊端或引脚与PCB焊盘之间机械和电器连接的一种软钎焊工艺。其工艺流程为:印刷锡膏--贴片--回流焊接,如下图所示。

SMT工艺流程与要求





1.1.1锡膏印刷

其目的是将适量的锡膏均匀的施加在PCB的焊盘上,以保证贴片元器件与PCB相对应的焊盘再回流焊接时,达到良好的电器连接,并具有足够的机械强度。

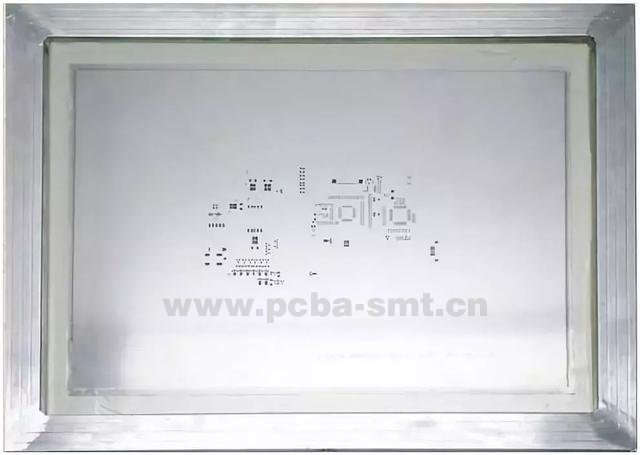

怎么样保证焊膏均匀的施加在各焊盘上呢?我们需要制作钢网。锡膏通过各焊盘在钢网上对应的开孔,在刮刀的作用下将锡均匀的涂覆在各焊盘上。钢网图实例如下图所示。

SMT工艺流程与要求





锡膏印刷示意图如下图所示。

SMT工艺流程与要求





印刷好锡膏的PCB如下图所示。

SMT工艺流程与要求
