SMT贴片加工,静电环测试作业指引

smt贴片加工,静电环测试作业指引

 一、操作说明：

1.仪器安装

1.1 打开静电环测试仪后的电池盒，装入9V电池盖好外壳。

1.2 将测试仪连接线插入仪器插孔中，用手按下金属圆盘检查是否已安装好，若安装好指示亮（HIGH),红灯并发出“滴”声音讯号

二、有线/无线静电手环的测试方法

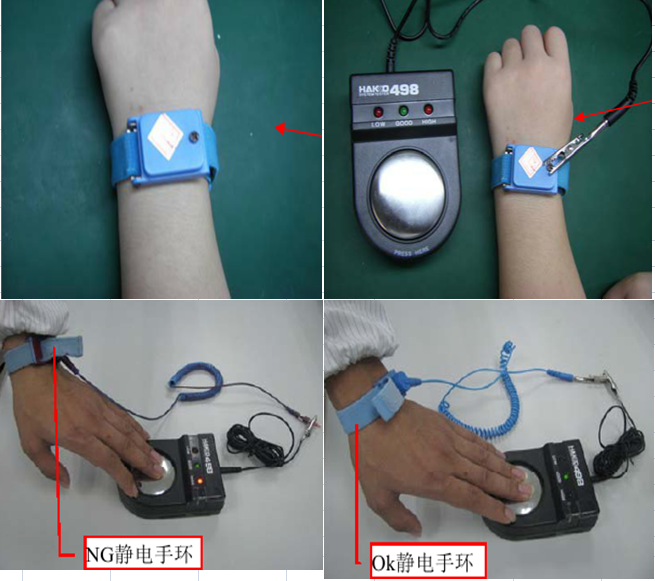

2.1 在确保测试仪通电情况下，先佩戴好静电环，手腕内金属片须紧贴手皮肤，然后将有线静电环的鳄鱼夹与测试仪连接线的测试夹相接，无线静电环检测时则将

测试夹夹在静电环的金属帽上，最后按下测试仪上的

（金属圆盘)感应2-3秒，待指示灯稳定后再判断。

三、测试判定

3.1 确定静电环与仪器Ok情况下，当测试仪状态栏下显示灯“GOOD”绿灯亮起时，表示静电环Ok，当状态栏显示红色灯“LOW”或“HIGH”时，表示该静电

环已不合格，需及时更换静电环，并重新测试OK为止。

3.2 将静电手环测试仪功能确认结果记录于

注意事项：

1、在测试静电环时手不能接触测试仪后面的插孔及连接线金属部位，否则测试结果不准确。

2、检测时发现静电环不良后，不能将不良静电环带入车间内作业

3、带静电环一定要接触皮肤表面。
