PCB加强筋是什么?

内容来自:www.pcba-smt.cn

在为PCB提供机械支撑时,印刷电路板加强筋发挥着重要作用。它们对柔性电路板(flex pcb)特别有帮助,因为它们的名字是柔性的,并且在某些地方需要刚度。

内容来自:www.pcba-smt.cn

当组件放置在柔性区域时,特别需要加强筋,并且这些组件的重量会对柔性材料造成压力。它们还可用于需要创建刚性印刷电路板表面以放置smt加工中的元器件并进行焊接的情况。此外,需要多次插入的连接器需要加强筋,以减少pcb焊盘的应力。让我们更详细地看看加强筋的用途。

内容来自:www.pcba-smt.cn

一、PCB加强筋的各种用途有哪些?

内容来自:www.pcba-smt.cn

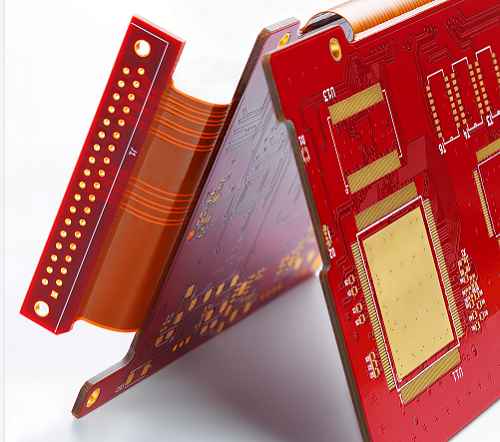

FPC 内容来自:www.pcba-smt.cn

简单地说,在电路的某个区域需要硬化的地方使用加强筋。pcba加工中以下是使用加强件的一些常见原因: 内容来自:www.pcba-smt.cn

1、具有SMT贴片元器件或PTH组件的电路板支撑区域。 内容来自:www.pcba-smt.cn

2、保持柔性电路的合理厚度。

内容来自:www.pcba-smt.cn

3、支持PCB连接器。 内容来自:www.pcba-smt.cn

4、确保更好地处理电路板。

内容来自:www.pcba-smt.cn

5、确保电路板区域保持稳定。 内容来自:www.pcba-smt.cn

6、帮助路由和保留阵列。 内容来自:www.pcba-smt.cn

7、有助于消除应力和有效散热。

内容来自:www.pcba-smt.cn

二、从广义上讲,柔性PCB(FPC)加强筋要求属于以下用途类别: 内容来自:www.pcba-smt.cn

1、刚性组件/连接器区域 内容来自:www.pcba-smt.cn

2、ZIF(零插入力)厚度要求 内容来自:www.pcba-smt.cn

3、局部弯曲约束

内容来自:www.pcba-smt.cn

三、组件/连接器加强筋 内容来自:www.pcba-smt.cn

本质上,它们创建了一个刚性区域,组件和连接器连接到该区域。它们还通过确保元件区域中的柔性不会弯曲来保护焊点。 内容来自:www.pcba-smt.cn

四、ZIF加强筋 内容来自:www.pcba-smt.cn

它们确保在接触指处增加厚度以满足特定的ZIF连接器规格。

内容来自:www.pcba-smt.cn

五、局部弯曲约束

内容来自:www.pcba-smt.cn

它们将弯曲区域限制在柔性设计中的特定位置。

内容来自:www.pcba-smt.cn
