SMT表面贴装电感说明

发表日期：2020-06-19 06:27:24 文章编辑：深圳市全球威科技有限公司

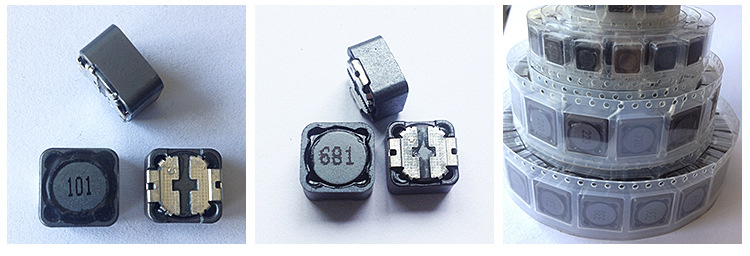

表面贴装电感
表面贴装电感在电子线路中用

表示，以大写英文字母 L 代表，其基本单位为亨利（亨），符号为 H ，平时常被称为磁珠，其外形与表面贴装电容类似，但色泽较深，可用检测仪表区分，并测量其电感量。常用的换算单位有微亨（uH）纳亨（nH）换算关系为：
1亨（H）=1000毫亨=1000000微亨(uH)=1000000000纳亨(nH)
贴片电感有线绕式和非线绕式（如多层片状电感）两大类，主要参数有尺寸、电感量、误差、包装方式等。
1，尺寸不同结构、电感量的电感，其外观尺寸不同，比较常见的多层片状电感尺寸较小，同样有公制（单位为毫米mm）和英制（单位为英寸）两种尺寸代码，由4位数字组成，前两位数表示电容的长度，后两位数表示电容的宽度。

英制代码	0402	0603	0805	1206
公制代码	1005	1608	2012	3216
实际尺寸（mm）	1.0ｘ0.5	1.6ｘ0.8	2.0ｘ1.2	3.2ｘ1.6

2，电感量结构与材料不同的电感，其电感量的范围也不同。例如使用材料代码为A的多层片状电感，其电感量从0.047 ～ 1.5uH；而使用材料代码为M的多层片状电感，其电感量从2.2 ～ 100nH。电感量的大小同贴片电阻、电容一样也由三位数字表示，单位为 uH ，例如：
         100        表示         10uH
         331        表示         330uH
         R15        表示         0.15uH       其中 R 代表小数点
         1R0        表示         1.0uH
   有时三位数字中出现 N 时，表示单位为 nH ，同时 N 还表示小数点，如：
         47N        表示         47.0nH        0.047uH
   电感元件的频率特性这一参数特别重要，目前一般将电感按频率特性分为高频电感和中频电感两类，高频电感的电感量较小，一般范围在0.05 ～ 1uH
而中频电感的电感量范围较大。
3，误差线绕式电感的精度可以做得很高，有G、J级；而薄膜电感、多层片状电感的精度较低，一般为K、M级。下表为常见的电感误差级别代码和误差值。

级别	G	J	K	M	N	C	S	D
误差	±2%	±5%	±10%	±20%	±30%	±0.2nH	±0.3nH	±0.5nH

4，包装一般情况下有带状卷装和散装两种方式。
